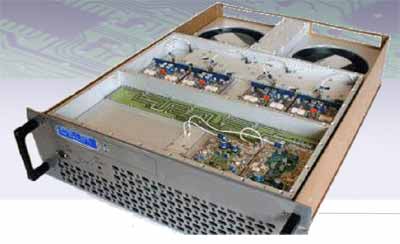

Вещательный TV Усилитель Mirage T1200



Вещательный TV Усилитель Mirage T1200

Описание

TV Усилитель мощности MIRAGE T1200 сконструирован для автономной работы или в качестве блока для объединенных усилителей более высокой мощности или для непосредственного питания антенных систем. Благодаря прекрасной линейности усилителей, достигнутой использованием уникальной технологии LDMOS (UHF) , данная аппаратура обеспечивает превосходное функционирование как с аналоговыми, так и с цифровыми TV сигналами. Температурный режим усилителя обеспечивается работой принудительной системы охлаждения. Эффективность работы повышается благодаря использованию режимов включения источников питания.
Для обеспечения ослабления внеполосных паразитных имеется выходной фильтр. Микропроцессор следит и управляет токами и напряжениями источников питания с измерениям мощности DIR / REF и температурой теплоотвода. Многофункциональный дисплей позволяет контролировать все рабочие параметры прибора

Основные характеристики

  • Технологии LDMOS для УВЧ версий
  • Система принудительного воздушного охлаждения
  • Аналоговый и цифровой вход
  • Все напряжения и токи показаны на дисплее
  • Встроенный высокопроизводительный выходной фильтр
  • Встроенный выходной фильтр
ПАРАМЕТРЫ РЧ
Диапазон частот 470 / 860 МГц
Входная мощность 4 Вт макс
Выходная мощность Пиковая при синхр. 1200 Вт
Выходной фильтр Выходной фильтр    Полосовой фильтр с 4 ячейками и узкополосный режекторный фильтр с 2 ячейками (Из ЗИПа)
Интермодуляционное искажение (I.M.D.) (3 Тона: -8, -10, -16 dB) < -54dB (с устройством предыскажения IF)
Выходная паразитная и гармоника < -60dBc (с выходным фильтром)
Усиление 56 dB
ОБЩИЕ
Источники питания 230 VAC + 10%,- 15%
ЭнергоПотребление Макс до 2600 VA  мощности
Дисплей, клавиатура, светодиодная индикация Местная работа и дисплей
РАЗЪЕМЫ
Вход РЧ N (50 Ом)
Выход РЧ N (50 Ом), другие по требованию
РАЗМЕРЫ И ВЕС
Шкаф Стойка 19" 3U
Размеры  (Д x Ш x В) 483 x 132 x 600 мм
Вес 24кг
ОХЛАЖДЕНИЕ
Принудительное от встроенных вентиляторов
КЛИМАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температуры  -10°C до 50°C
Влажность 20% - 90%
Макс установочная высота 2000 м над уровнем моря (>2000 м по заявке)
ЗАЩИТНЫЕ ПОРОГИ
Показатель
Сигнализация от микроконтроллера
Источник питания VDC 33 VDC
Макс выходная мощность 1300 Вт
Модуль Idc 20 A / каждый модуль
Мощность отражённого сигнала 10 % от  Вых. Мощности (макс 130 Вт)
Температура 71 °C
